Špecifikácia
- rozhrňovanie materiálu v procese
- zabraňujú tvorbe vrások a faldov
- na napnutie a vyhladenie materiálu pred rezaním, potlačovaním, laminovaním a inými procesmi
- dodávajú sa s párom uloženia, s možnosťou montáže na pätku alebo na prírubu
Podrobné špecifikácie
Banánové rozháňacie valce slúžia na rozhrňovanie materiálu v procese, zabraňujú tvorbe vrások a faldov. Často sa používajú na napnutie a vyhladenie materiálu pred rezaním, potlačovaním, laminovaním a inými procesmi, alebo na oddelenie jednotlivých pásov materiálu po rezaní. Valce sa dodávajú s párom uloženia, s možnosťou montáže na pätku alebo na prírubu.
Podľa parametrov aplikácie dodávame valce s antistatickým alebo antiabrazívnym gumovým povrchom, alebo valce tvorené chrómovanými kovovými segmentmi. Na požiadanie dokážeme dodať aj valce s nepriľnavým alebo iným špeciálnym povrchom. Štandardne dodávame valec s pevným priehybom 1% z celkovej dĺžky a natáčaním okolo svojej osi. K dispozícii je ale aj valec s nastaviteľným priehybom pomocou páky alebo hydraulickej pumpy.
Banánové valce s gumovým povrchom
Používajú sa na rozhrňovanie materiálov v plastikárskom, papierenskom, textilnom a inom priemysle. Vnútorné segmenty valca sú potiahnuté odolnou gumou, ktorá dokonale kopíruje telo valca. Guma môže byť v antistatickom, antiabrazívnom alebo nepriľnavom prevedení. Tieto valce sú vhodné aj do vlhkého prostredia.

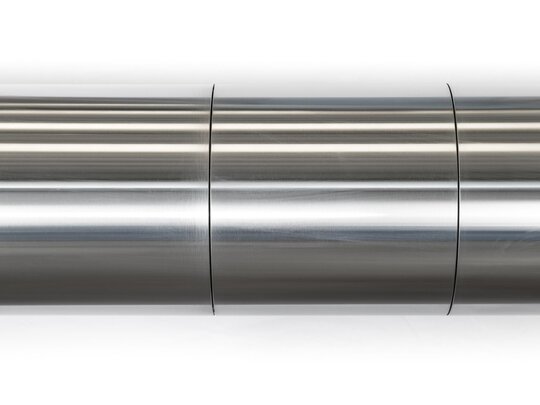

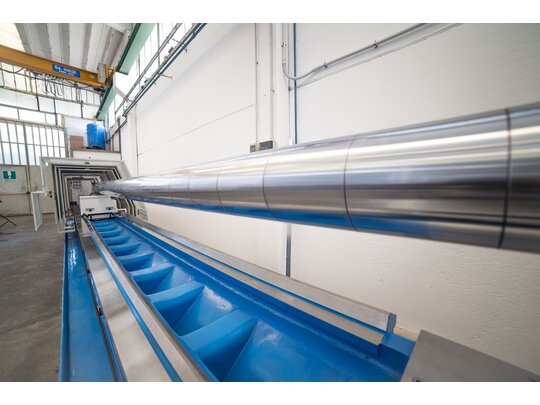

Banánové valce s oceľovými chrómovanými segmentmi
Povrch valca je tvorený oceľovými segmentmi so špeciálnou povrchovou úpravou. Vrstva chrómu valcu dodá odolnosť voči hrdzaveniu, opotrebovaniu a vysokým teplotám. Tieto valce sa používajú hlavne vo vysokorýchlostných aplikáciách v papierenskom priemysle, kde sa prihliada na vysoký ťah materiálu a vyváženie valca pre dané otáčky.
Banánové valce s nastaviteľným priehybom
Všetky banánové valce majú možnosť natáčať sa okolo vlastnej osi pomocou nastavovacieho kolieska na uloženie. Špecialitou sú valce s nastaviteľným priehybom, kde okrem natočenia môže zákazník určiť veľkosť priehybu v závislosti od materiálu alebo procesu, ktorý vykonáva. Ide o veľmi výhodné riešenie, pokiaľ spracovávate širokú škálu výrobkov alebo potrebujete veľmi presne oddeliť pruhy materiálu za rezaním.
Rozháňacie špirálové valce
Rozháňacie, pogumované valce s podbrúsenou špirálou sa používajú na ľahké rozháňanie plastových fólií a netkaných textílií. Podbrúsená špirála sa pod vplyvom ťahu materiálu deformuje smerom von od stredu valca, a tým zabraňuje stláčaniu materiálu a tvorbe vrások.
Uloženie banánových valcov (ložiskové domčeky)
Uloženie banánových valcov umožňujú okrem natáčania valca a zmeny priehybu aj samotnú montáž na stroj. Vyrábajú sa ako uloženie pre montáž na pätku alebo na prírubu. K dispozícii sú štandardné typy, ktoré sa podľa možností dajú prispôsobiť Vašim existujúcim zástavbovým rozmerom.
Technické parametre
| Model | A | B | C | ⌀D | E | F | ⌀G | H | Aj | ⌀L | M | N | O | P | ⌀R | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SG1/SP1 | 100 | 35 | 15 | 100 | 61 | 230 | 25/30 | 40 | 35,5 | 8,5 | 80 | 60 | 84 | 10 | 11 | 125 | 150 |
| SG2/SP2 | 140 | 50 | 115 | 120 | 61 | 250 | 35/40 | 69 | 41 | 10,5 | 120 | 100 | 120 | 20 | 13 | 160 | 200 |
| SP3/SG3 | 138 | 60 | 15 | 120 | 61 | 250 | 50 | 69 | 53 | 8 | 130 | 110 | 67,5 | 20 | 13 | 170 | 210 |
