Prevíjacie valce

Špecifikácia

  • aplikácia s jemnými materiálmi
  • veľmi nízky moment zotrvačnosti
  • nízky valivý odpor
  • vhodné aj pre aplikácie s veľkou šírkou materiálu
  • vysoká odolnosť voči priehybu aj pri vysokom zaťažení

Kontakt

Pre viac informácií kontaktujte nášho kolegu

Kontaktovať

Podrobné špecifikácie

Valce sa vo veľkej miere používajú v aplikáciách s jemnými materiálmi (ako je navíjanie karbónových vlákien) hlavne kvôli veľmi nízkemu momentu zotrvačnosti a nízkemu valivému odporu. Vďaka rebrovitej konštrukcii sú vhodné aj pre aplikácie s veľkou šírkou materiálu, kde ponúkajú vysokú odolnosť voči priehybu aj pri vysokom zaťažení.

Dodávame širokú škálu vodiacich valcov a hliníkových profilov pre všetky priemyselné aplikácie. V ponuke máme samotné profily do dĺžky 6 metrov (eloxované, rovnané, odihlené – zrazené na čelách), alebo Vám dodáme kompletné valce presne na základe Vašich požiadaviek (uloženie, ťah v materiáli, rýchlosť otáčania, apod.).

  • Profil 3RC

    Naše profily sú vyrobené z jednej vonkajšej a jednej vnútornej rúrky, spojené pomocou šiestich radiálnych rebier. Náš profil poskytuje ideálny pomer medzi priehybom (podľa zaťaženia) a zotrvačnosťou.

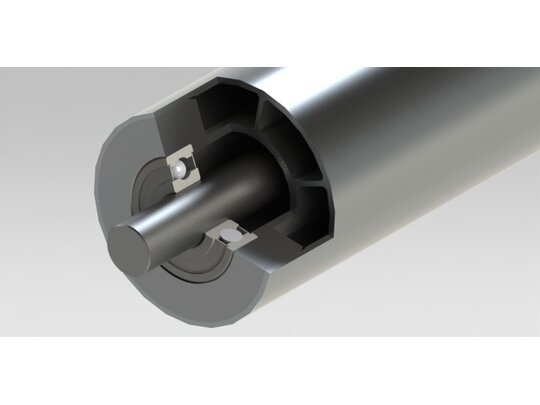

  • Valce s vnútornými ložiskami

    Guľôčkové ložiská sú umiestnené medzi profil a podporný pevný hriadeľ, ktorý prechádza celým telom. Guľôčkové ložiská typu C3, Z a ZZ sú mazané špeciálnym mazivom, čo v porovnaní so štandardným typom vedie k ďalšiemu zníženiu krútiaceho momentu a tiež k zníženiu hluku (bez vplyvu na životnosť produktu).

  • Valce s pevými čapmi

    Čap valca je pevne spojený s hliníkovým telom. Ložiská na otáčanie si navrhuje zákazník a sú najčastejšie umiestnené na ráme stroja. Podľa vášho nákresu je možné podľa potreby opracovať čap do finálnej podoby. Tieto valce sú o niečo lacnejšie a výroba trvá kratšiu dobu.

  • Špeciálne povrchové úpravy

    • Elox, Teflón, Plazmový povlak a pod.
    • obrábanie špirálových drážok na odvod vzduchu
    • vŕtanie dier pre podtlakový systém
    • inštalácia špirály

Technické parametre

Profil Materiál Vonkajšie ø Vnútorné ø Váha na meter Hrúbka steny Povrchová úprava Drsnosť povrchu
3RC48 Hliník AGS 6060 T5 48,3 mm 27 mm 1,2 kg 1,5 mm Anodizácia 15 μm Ra 0,8
3RC60 Hliník AGS 6060 T5 60 mm 31 mm 1,8 kg 1,8 mm Anodizácia 15 μm Ra 0,8
3RC80 Hliník AGS 6060 T5 81 mm 40 mm 3,2 kg 2,5 mm Anodizácia 15 μm Ra 0,8
3RC100 Hliník AGS 6060 T5 100 mm 45 mm 5,3 kg 3,5 mm Anodizácia 15 μm Ra 0,8
3RC120 Hliník AGS 6060 T5 121 mm 60 mm 6,5 kg 4,5 mm Anodizácia 15 μm Ra 0,8
3RC130 Hliník AGS 6060 T5 130 mm 70 mm 10,6 kg 6,5 mm bez Ra 0,8
3RC145 Hliník AGS 6060 T5 145 mm 70 mm 9,3 kg 4 mm Anodizácia 15 μm Ra 0,8
3RC200 Hliník AGS 6060 T5 201 mm 106 mm 16,5 kg 5 mm Anodizácia 15 μm Ra 0,8-1,2
3RC230 Hliník AGS 6060 T5 230 mm 152 mm 18,9 kg 5 mm bez Ra 0,8-1,2
